微型直流电机内部结构及电机原理
摘要: 微型直流电机内部结构与电机原理是怎样的?今天五颗星空心杯减速电机厂家与大家简单分享一下: 空心杯电机采用无铁芯转子,也称空心杯转子,在结构上突破了传统电机的转子结构;空心杯电机属于直流永磁伺服和控制电机,也可以归类为微型电机。 一、空心杯电机结构 空心杯形电动机的结构由:后盖、端子、电刷端盖、电刷、换向器、杯形绕组(转子)、轴、垫片、滑动轴承、外壳、磁铁(定子)、法兰、定位环组成。定子由永磁体...
微型直流电机内部结构与电机原理是怎样的?今天五颗星空心杯减速电机厂家与大家简单分享一下:
空心杯电机采用无铁芯转子,也称空心杯转子,在结构上突破了传统电机的转子结构;空心杯电机属于直流永磁伺服和控制电机,也可以归类为微型电机。
一、空心杯电机结构

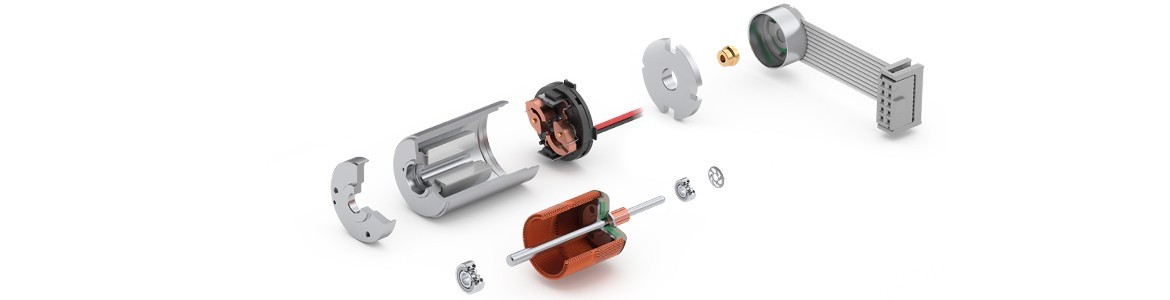

空心杯形电动机的结构由:后盖、端子、电刷端盖、电刷、换向器、杯形绕组(转子)、轴、垫片、滑动轴承、外壳、磁铁(定子)、法兰、定位环组成。定子由永磁体、外壳和法兰组成。外壳提供恒定的磁场,使电机无铁损。
没有软磁齿,产生的扭矩均匀,即使在低速下也能平稳运行;在更高的速度下,电机可以减少振动和噪音;带绕组和换向器的转子,绕组通过所谓的换向器板连接到轴;线圈在磁铁和外壳之间的气隙中移动,换向系统使用一对贵金属电刷来减少电刷火花,减少的电刷火花产生更少的电磁辐射。
二、空心杯电机原理
空心杯电机在结构上突破了传统电机的转子结构,采用无铁芯转子,又称空心杯转子。
这种转子结构完全消除了铁芯形成的涡流造成的功率损失,同时微型直流电机其重量和转动惯量也大大降低,从而减少了转子自身的机械能损耗。所以空心杯电机属于直流、永磁、伺服微特电机。
